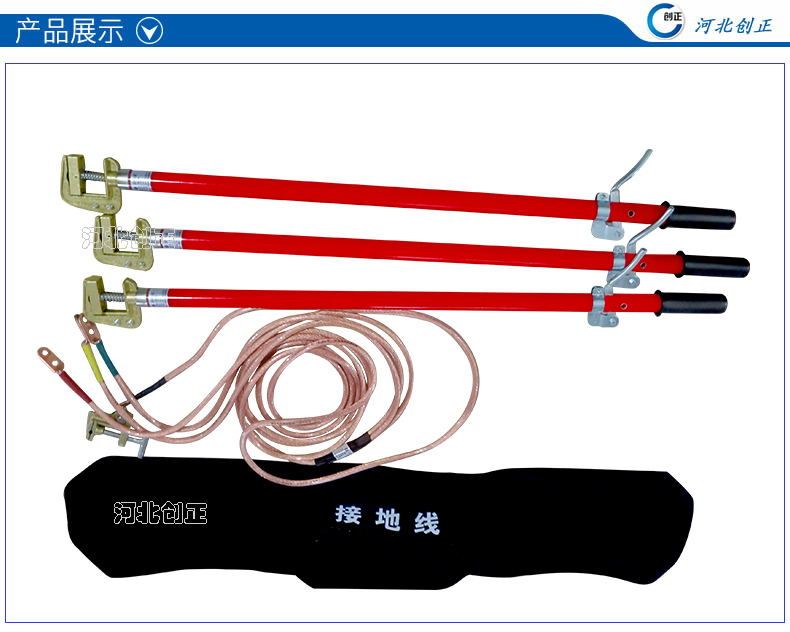

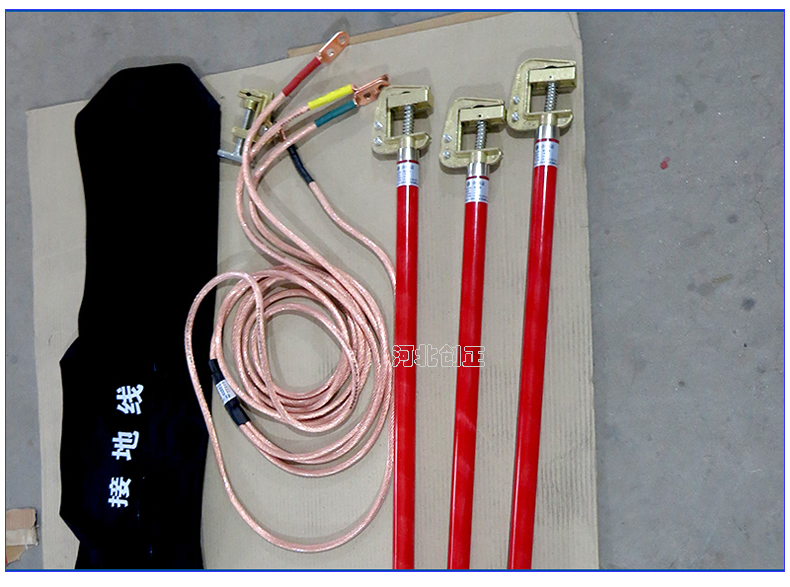

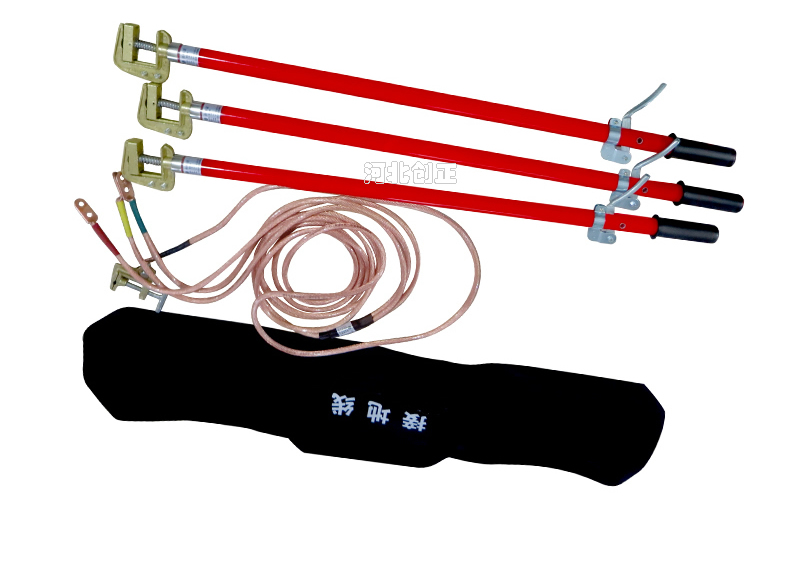

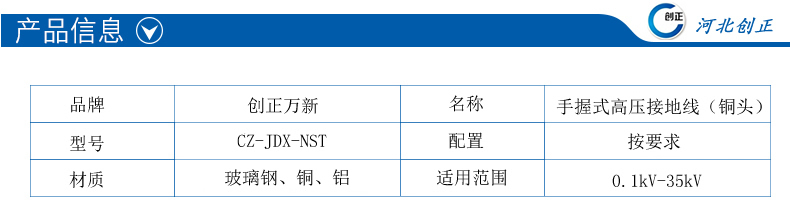

产品名称：手握式高压接地线（铜头)
产品型号：CZ-JDX-NST
1、产品分类：
（1）型号：CZ-JDX-NST-6kV手握式高压接地线；
适用电压等级：6kV；
使用范围：6kV户内母排，变电母排；
接电夹型式：手握铝平口压紧式接电夹；
接电夹规格：接电夹开口口距35mm；

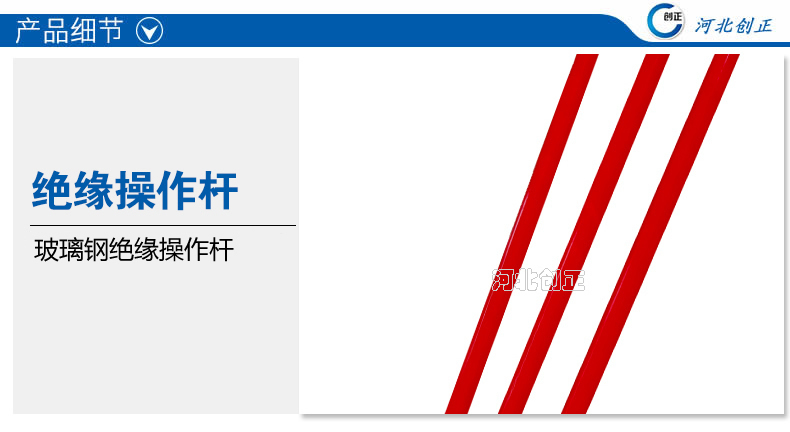

操作杆规格：0.5m*3根，Ф26mm；

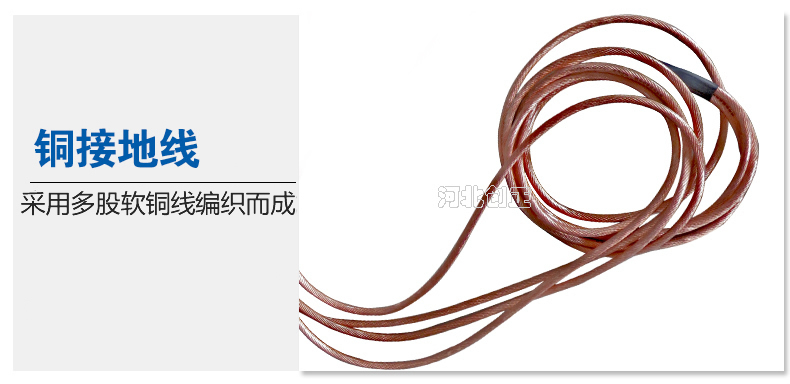

软铜线规格：25mm2，3根*0.5m+3.5m；
组合方式：三相合相式；
注：操作杆的长度及接地软铜线的长度和线径可定制。
（2）型号：CZ-JDX-NST-10kV手握式高压接地线；
适用电压等级：10kV；
使用范围：10kV户内母排，变电母排；
接电夹型式：手握铝平口压紧式接电夹；
接电夹规格：接电夹开口口距35mm；
操作杆规格：1m*3根，Ф26mm；
软铜线规格：25mm2，3根*1.0m+5m；
组合方式：三相合相式；
注：操作杆的长度及接地软铜线的长度和线径可定制。
（3）型号：CZ-JDX-NST-35kV手握式高压接地线；
适用电压等级：35kV；
使用范围：35kV户内母排，变电母排；
接电夹型式：手握铝平口压紧式接电夹；
接电夹规格：接电夹开口口距35mm；
操作杆规格：1.5m*3根，Ф26mm；
软铜线规格：25mm2，3根*1.5m+5m；
组合方式：三相合相式；
注：操作杆的长度及接地软铜线的长度和线径可定制。
2、产品试验:
（1）在各接线鼻之间测量直流电阻，然后在各线夹之间测量直流电阻。对于25mm2，35mm2，50mm2，70mm2，95mm2，120mm2的各种截面，平均每米的电阻值应分别小于0.79mΩ，0.56mΩ，0.40mΩ，0.28mΩ，0.21mΩ，0.16mΩ，时间不过5年。
（2）操作棒的工频耐压试验，10kV，35kV，63kV，110kV，220kV接地棒分别通过在45kV，95kV，175kV,220kV，440kV打耐压，保持1min不击穿。而330kV，500kV接地棒要分别在380kV，580kV上打耐压，保持3min不击穿。
3、使用方法:
（1）、挂接：先连接地夹，后接接电夹；拆除接地线时，先拆接电夹，后拆接地夹。

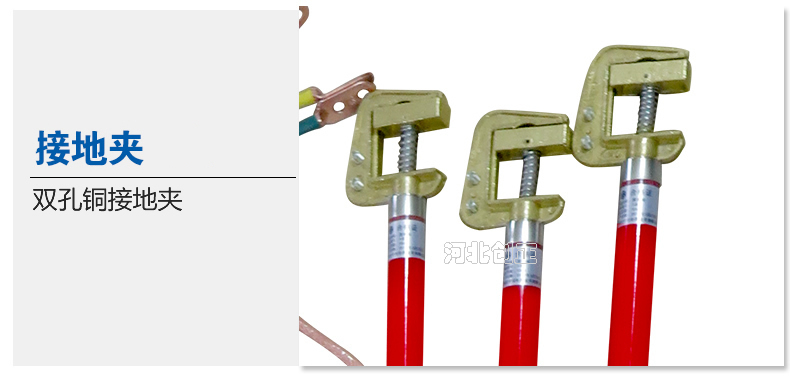

（2）、安装：将接地软铜线和接线端子固定在接地棒上的接电夹的相应位置上，将接地线尾线的接线端子固定在接地夹或地针上，构成一套完整的接地线。
（3）、核实：接地棒的电压等级与操作设备的电压等级是否相同。
